시그네틱스, 손가락 닿는 좁은 옆면에 무엇을 넣었나

서학개미기자 0 10 0
시그네틱스의 지문인식 센서 패키징이 스마트폰의 좁은 측면 공간에 들어가는 역할을 보여주는 개념도

9월 21일 시그네틱스(033170)는 2,795원, 전일 대비 +30.00%로 상한가를 기록했습니다. 이 회사가 하는 일을 가장 가까이서 떠올릴 수 있는 곳은 스마트폰 옆면입니다. 손가락을 대는 지문 센서를 그 좁은 자리에 넣는 데도 반도체 기술이 필요합니다.

투자 참고용 · 작성 기준일 2026년 9월 21일

이번 채택 근거는 9월 21일 관측한 수급입니다. 거래량 118만 3,740주는 직전 20거래일 평균의 약 4.1배였습니다. 거래량 증가는 관심이 몰린 현상이며, 상승 원인을 입증하는 자료는 아닙니다. 네이버 시세 · 일별 거래량

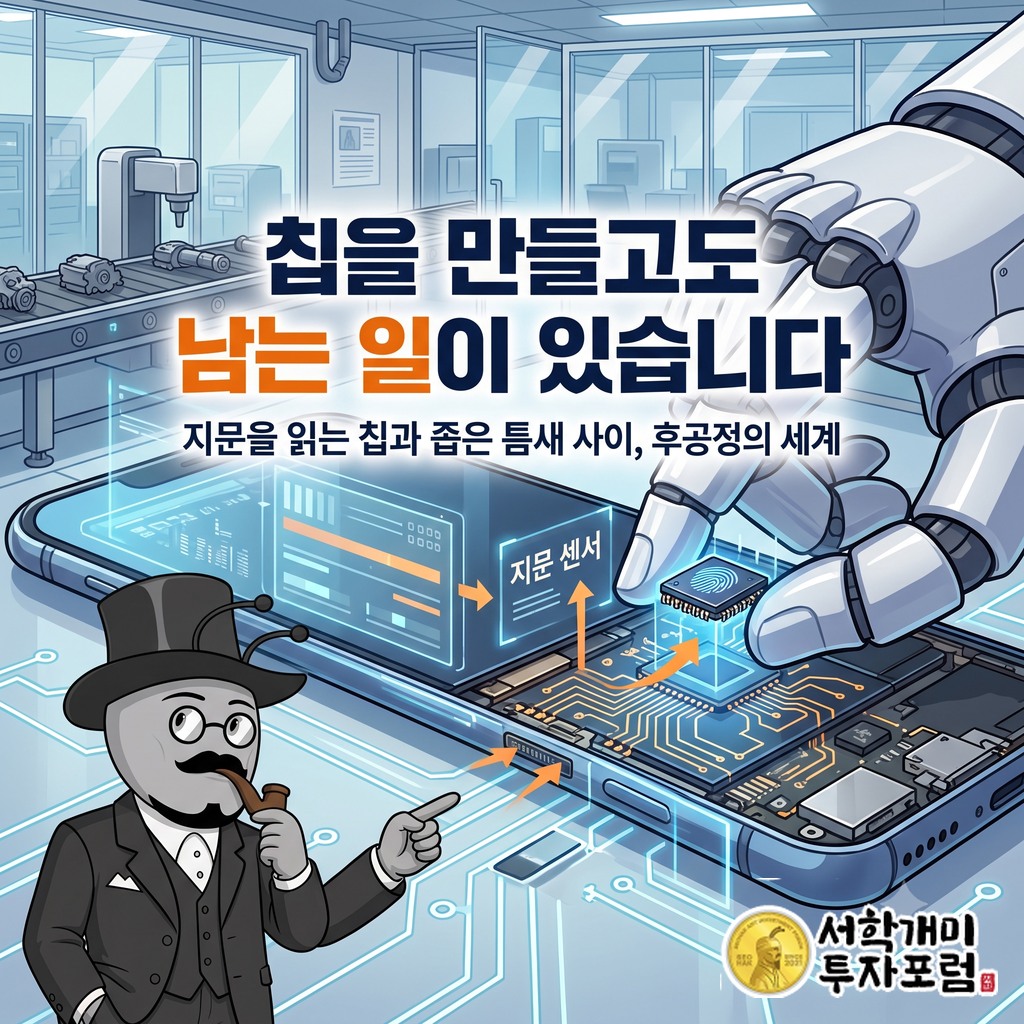

칩을 만들고도 남는 일이 있습니다

시그네틱스는 반도체 패키징과 테스트를 맡는 후공정 회사입니다. 칩에 전기가 통할 길을 만들고 외부 충격으로부터 보호하는 몸체를 씌웁니다. 고객이 만든 반도체를 전자기기 안에서 쓸 수 있는 부품으로 완성하는 사업입니다.

회사의 출발은 1966년 9월 12일입니다. 미국 Signetics Corporation의 전액 투자로 한국에 설립됐습니다. 오늘의 이름에는 한국 반도체 산업이 해외 기업의 생산과 연결되던 시절의 흔적이 남아 있습니다. 2010년에는 코스닥에 상장했습니다.

고객이 필요로 하는 완성품은 서로 다릅니다. 2025년 사업보고서의 제품 구분에서 메모리는 컴퓨터 주변장치와 저장장치에, 비메모리는 통신장비와 PC 등에 쓰입니다. 주요 매출처에는 각각 삼성전자와 Infineon 등이 올라 있습니다.

시그네틱스 매출의 바탕에 이런 서로 다른 용도가 놓여 있습니다. 저장장치에 들어갈 칩과 통신장비에 들어갈 칩은 모두 외부 회로와 연결돼야 합니다. 패키징 회사는 고객의 반도체가 어디에서 사용되는지에 맞춰 부품의 형태와 연결을 다룹니다. 2025년 사업보고서, 회사의 개요·사업의 개요·주요 제품

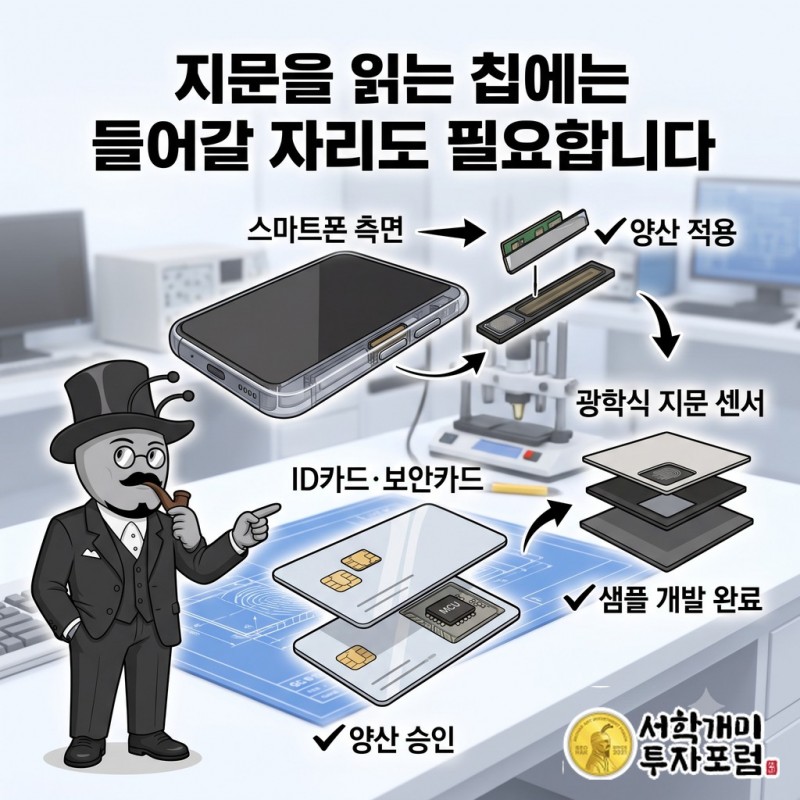

지문을 읽는 칩에는 들어갈 자리도 필요합니다

스마트폰 측면의 지문인식 기능을 생각해 보세요. 손가락을 대는 위치는 좁고 길쭉합니다. 센서가 지문을 읽을 수 있어도 그 공간에 부품이 들어가야 제품 설계가 완성됩니다. 인식 기능과 실제 장착 사이에 패키징의 과제가 있습니다.

시그네틱스는 얇고 폭이 좁은 스마트폰 측면용 지문인식 제품을 개발했습니다. 2026년 1분기까지의 연구개발 실적에는 고객 신뢰도 평가를 거쳐 양산에 적용하는 단계로 기재돼 있습니다. '작게 만든다'는 말에 실제 사용 위치가 붙는 사례입니다.

카드로 옮겨가면 요구가 또 달라집니다. 회사는 ID카드와 보안카드를 겨냥한 얇은 지문인식 제품, 스마트카드에 들어가는 지문인식 제어용 MCU를 개발했습니다. 이 제품들은 해당 보고서 기준 고객 신뢰도 평가와 양산 승인을 마쳤습니다.

광학식 지문 센서에서는 패키지 자체를 얇게 해 모듈 두께를 낮추는 개발도 진행했습니다. 이 항목은 공정·샘플 개발 완료 단계입니다. 측면용 제품의 양산 적용과 광학식 제품의 샘플 개발은 각각의 진행 단계로 구분할 필요가 있습니다.

지문인식 고객을 넓히는 영업도 함께 움직였습니다. Focaltech, Goodix, A-ker 등 중화권 고객을 발굴해 수주한 이력이 있습니다. 시그네틱스는 센서를 설계하는 고객과, 그 센서를 담을 기기의 공간 사이에서 패키징을 맡습니다. 2026년 1분기 보고서, 연구개발실적·영업 및 판매전략

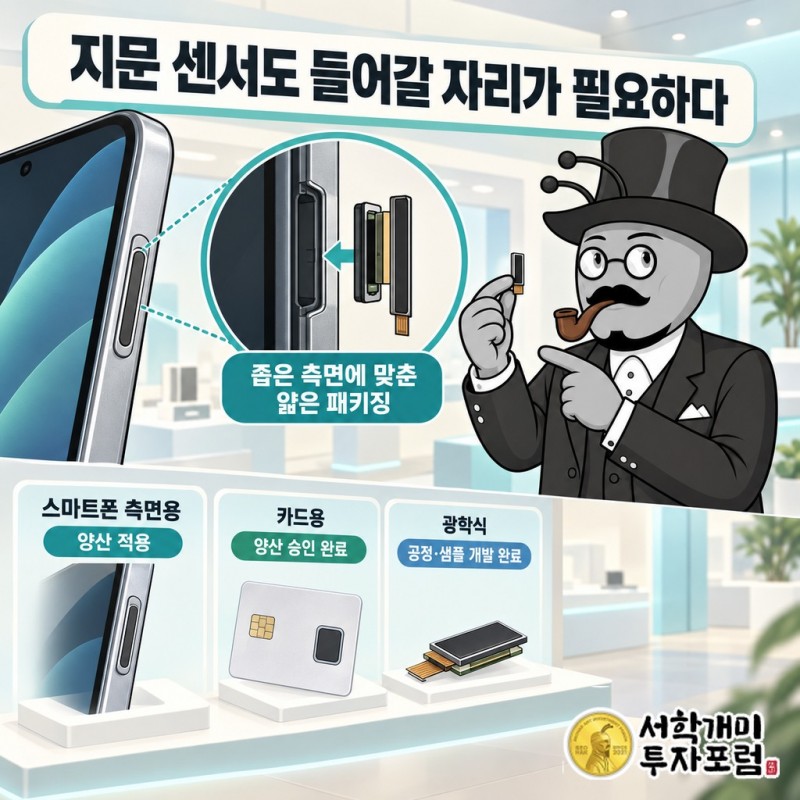

스마트폰 측면용과 스마트카드용 지문인식 제품의 좁고 얇은 장착 공간을 비교하는 개념도. 특정 완제품에 대한 납품을 뜻하지 않음

빠른 칩을 위해 연결하는 길도 짧아집니다

지문 센서에서 공간이 문제였다면, 고속 반도체에서는 신호가 지나는 연결 경로가 문제가 됩니다. 칩 내부에서 처리가 끝나도 신호는 바깥 회로로 이동해야 합니다. 시그네틱스의 플립칩 제품을 보면 패키징이 전기적 성능과 만나는 지점을 볼 수 있습니다.

기존 와이어 본딩은 가느다란 선으로 칩과 기판을 연결합니다. 플립칩은 칩 아래의 작은 접점인 범프로 기판에 연결합니다. 칩에서 기판으로 가는 경로를 짧게 만드는 구조입니다.

시그네틱스의 FCBGA는 이런 연결을 사용하는 패키지입니다. 적용 분야에는 고속·고대역폭 네트워크 처리 장치, HDD 저장장치, 그래픽 처리 장치가 포함됩니다. 여기서 고객이 요구하는 것은 부품의 겉모양뿐 아니라 빠른 신호를 전달할 연결 방식입니다.

연결을 바꾸면 열을 내보내는 설계도 함께 다룰 수 있습니다. 시그네틱스는 열을 퍼뜨리는 부품을 더한 HS-FCBGA 형태를 제공합니다. 같은 플립칩 계열에서도 열을 다루는 구조에 따라 선택지가 나뉩니다.

여러 부품과 칩을 함께 넣는 SiP 형태도 있습니다. 기능을 담는 단위가 개별 칩에서 여러 부품의 조합으로 넓어집니다. 고객에게는 연결 길이, 발열, 함께 담을 기능을 패키지 설계 단계에서 맞출 여지가 생깁니다.

플립칩이라는 검색어를 제품에 연결하면 이야기가 구체적입니다. 신호가 빠르게 오가야 하는 장치에 맞춰 접속 구조를 바꾸고, 필요한 경우 방열 부품이나 여러 칩의 조합을 더합니다. 작은 부품 안에 고객이 요구한 조건을 함께 담는 일입니다. 시그네틱스 공식 FCBGA 제품 자료

얇게 붙였는데 휘어진다면

이제 칩과 기판을 붙이는 공장을 떠올려 보겠습니다. 서로 다른 재료를 겹치고 열을 가하는 과정에서 패키지가 휘어질 수 있습니다. 작은 부품을 만드는 일에는 완성한 뒤 모양을 유지하는 문제도 따라붙습니다.

시그네틱스의 기판 설계 업무는 반도체와 보드를 이어주는 구조를 대상으로 합니다. 구조·전기·열 해석을 함께 다룹니다. 제품 외형을 정한 뒤 안에 칩을 넣는 것만으로는 끝나지 않는 이유가 여기 있습니다.

시그네틱스 연구진이 공개한 설계 사례에서는 패키징 공정의 열과 재료 물성 차이가 휨의 원인으로 등장합니다. 재료가 열에 반응하는 방식이 서로 달라 생기는 문제를 미리 살피고, 사용할 재료의 물성을 검증합니다.

이 과정에 Ansys 시뮬레이션을 활용합니다. 실제 시제품을 만들어 실험하기 전에 문제를 예측하고 설계를 수정하는 방식입니다. 연구진은 시제품 제작과 실험에 드는 시간·비용을 줄이고 개발 과정을 단축한 효과를 설명했습니다.

계산 결과와 실제 측정값 사이의 차이를 줄이는 일도 남습니다. 사례에 참여한 연구원은 그 차이를 좁히면서 휨에 관한 설계 지침을 마련하는 것을 목표로 삼았습니다. 계산으로 끝내지 않고 실제 부품과 맞춰가는 작업입니다. 태성에스엔이 공식 고객사례, 시그네틱스 연구원 인터뷰

휴대폰 옆면에 들어갈 만큼 얇은 부품을 원한다면, 얇게 만든 뒤의 상태까지 설계에 포함해야 합니다. 이 사례를 지문 센서 개발과 나란히 놓으면 패키징 회사의 일이 입체적으로 보입니다. 치수를 줄이는 과제와 재료를 조합하는 과제가 같은 부품 안에 있습니다.

칩과 기판을 연결한 패키지에 열이 가해질 때 재료 특성 차이로 휨이 생길 수 있고 시뮬레이션으로 이를 검토하는 과정을 보여주는 개념도

작은 부품의 사양표에는 사용 환경이 들어 있습니다

시그네틱스의 FBGA 제품 자료에는 칩을 붙이는 접착재, 몰드 재료, 기판과 솔더볼의 단면 구성이 나옵니다. 완성된 검은 부품을 바깥에서 보면 드러나지 않는 재료들입니다. 고객이 받는 부품은 이 재료들이 결합한 결과입니다.

단면을 따라가면 칩을 고정하는 층 아래로 기판이 놓이고, 그 아래에는 외부 연결을 위한 솔더볼이 배치됩니다. 부품을 기기에 실장할 때는 이 연결부까지 함께 고려해야 합니다. 칩의 크기만 보고 실제 장착 공간을 정할 수 없는 이유입니다.

고객의 보드와 맞물리는 접점까지가 패키지의 일부입니다. 시그네틱스가 완성하는 부품의 경계는 실리콘 조각보다 넓습니다.

사양표에는 크기와 접점뿐 아니라 전기 특성, 열 특성, 신뢰성 시험 조건도 함께 들어 있습니다. 온도 변화와 고온 보관, 고온·고습 조건에서의 시험 항목이 나란히 놓입니다. 연결이 되는지에서 출발한 질문이 어떤 환경에서 사용할지로 이어집니다.

열 특성에도 조건이 붙습니다. 몸체와 칩의 크기, 기판 설계 등에 따라 결과가 달라집니다. 그래서 패키지 이름 하나만으로 모든 제품의 방열 성능을 설명할 수는 없습니다. 실제로 조합한 구조와 평가 조건이 부품의 성격을 결정합니다. 시그네틱스 공식 FBGA 제품 자료, 단면·신뢰성·열 특성

이 자료를 앞의 설계 사례와 연결하면 고객이 패키징 회사에 맡기는 일이 선명해집니다. 필요한 공간에 들어가고, 전기적 연결을 갖추고, 재료와 사용 조건까지 맞춘 부품을 받는 것입니다. 각각의 요구를 한 몸체 안에서 함께 해결해야 합니다.

시그네틱스를 이해하는 출발점은 손가락을 대는 스마트폰의 좁은 옆면입니다. 그 자리를 위해 두께를 줄이고, 칩 밖으로 신호를 연결하며, 열을 받은 재료의 변형까지 다룹니다. 우리가 보는 것은 지문을 읽는 기능이지만, 그 기능이 들어갈 자리를 완성하는 회사도 그 안에 있습니다.

매수 권유가 아닙니다. 당일 상승의 직접 원인은 확인되지 않았으며, 제품의 적용 분야는 특정 완제품 납품을 의미하지 않습니다.
